Dieser Hochleistungsriemen wurde für große Drehmomente bei geringen Geschwindigkeiten in den Profilen HTD, STD und CTD entwickelt und ist deutlich Leistungsstärker als der Synchroforce CXP-Riemen!

KK-Select download

Technische Daten

Dieser Riemen steht im Profil HTD8 und HTD14, dem Supertorque Profil S8M und dem Profil CTD C8M zur Verfügung.

  1. Bedingt ölbeständig
  2. Die Riemen können bei einem Temperaturbereich von -20°C bis +100°C eingesetzt werden
  3. Sie sind nach ISO 9563 elektrisch leitfähig
  4. Sie sind tropenbeständig, alterungs- und ozonbeständig
  5. Man kann sie mit einer Innen- und Außenspannrolle verwenden

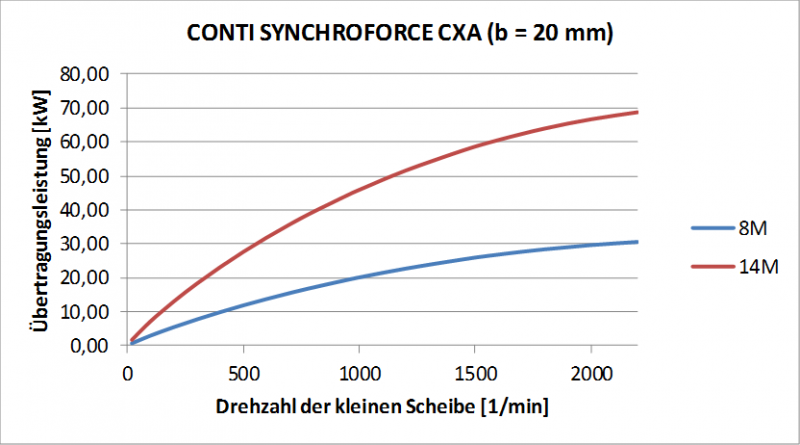

  6. Erhöhte Leistung gegenüber dem Synchroforce CXP
Technische Daten Technische Daten Technische Daten

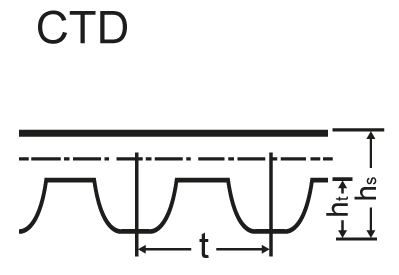

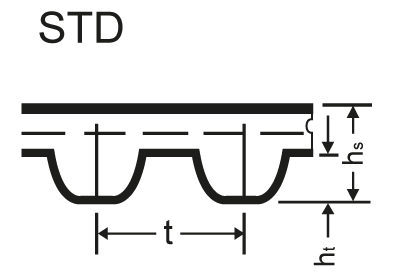

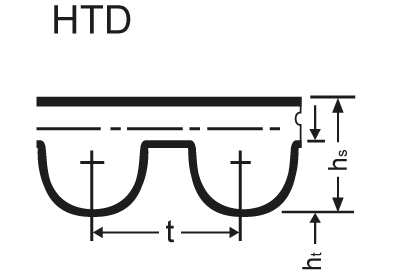

HTD 8M HTD 14M STD S8M CTD C8M
Zahnteilung t (mm) 8 14 8 8
Riemendicke hs (mm) 5,6 10 5,3 5,6
Zahnhöhe ht (mm) 3,4 6,1 2,95 3,4

Bestellbezeichnung

Bestellbezeichnung
CTD C8M CXA
Riemenlänge
(mm)
288
352
416
544
640
1280
HTD 8M CXA
Riemenlänge
(mm)		 Riemenlänge
(mm)		 Riemenlänge
(mm)
288 720 1360
304 776 1424
352 784 1440
376 800 1520
384 880 1600
400 912 1760
416 920 1800
424 960 2000
472 1040 2248
480 1080 2400
560 1120 2600
600 1160 2800
624 1200 3008
640 1280 3280
656 1304 3408
688 1328 3808
HTD 14M CXA
Riemenlänge
(mm)		 Riemenlänge
(mm)		 Riemenlänge
(mm)
966 2100 3500
1050 2310 3668
1190 2450 3850
1400 2590 4326
1610 2800 4578
1778 3150
1890 3360
STD S8M CXA
Riemenlänge
(mm)		 Riemenlänge
(mm)		 Riemenlänge
(mm)
440 880 1296
480 912 1304
528 920 1312
560 944 1344
600 960 1368
632 992 1400
640 1000 1408
656 1056 1440
672 1064 1480
688 1072 1512
696 1096 1552
712 1120 1600
720 1136 1624
728 1160 1760
736 1168 1776
760 1176 1800
768 1184 1816
784 1200 1912
792 1216 2240
800 1240 2392
824 1256 2800
848 1264 2848
864 1280
Zeichnung 5F Zeichnung 8F Zeichnung 8WF Zeichnung 8W Zeichnung 8A
Taperlock HTD 8M-20
Zahnrad-
Typus		 Anzahl
Zähne		 Zeichnung TL-Buchse Dp Da Db Dm Di F L R
TB22-8M-20 22 5F 1108 56,02 54,65 60 - 37 28 22 6
TB24-8M-20 24 5F 1108 61,12 59,75 66 - 44 28 22 6
TB26-8M-20 26 5F 1108 66,21 64,84 70 - 45 28 22 6
TB28-8M-20 28 5F 1108 71,30 70,08 75 - 50 28 22 6
TB30-8M-20 30 5F 1108 76,39 75,13 83 - 58 28 22 6
TB32-8M-20 32 5F 1610 81,49 80,16 87 - 63 28 25 3
TB34-8M-20 34 5F 1610 86,58 85,22 91 - 64 28 25 3
TB36-8M-20 36 5F 1610 91,67 90,30 97 - 68 28 25 3
TB38-8M-20 38 5F 1610 96,77 95,39 102 - 72 28 25 3
TB40-8M-20 40 5F 1610 101,86 100,49 106 - 76 28 25 3
TB44-8M-20 44 8F 2012 112,05 110,67 120 93 - 28 32 4
TB48-8M-20 48 8F 2012 122,23 120,86 128 96 - 28 32 4
TB56-8M-20 56 8F 2012 142,60 141,23 150 110 - 28 32 4
TB64-8M-20 64 8WF 2012 162,97 161,60 168 110 137 28 32 4
TB72-8M-20 72 8WF 2012 183,35 181,97 192 110 158 28 32 4
TB80-8M-20 80 8W 2012 203,72 202,35 - 110 180 28 32 4
TB90-8M-20 90 8A 2012 229,18 227,81 - 110 204 28 32 4
TB112-8M-20 112 8A 2517 285,21 283,83 - 125 254 38 45 7
TB144-8M-20 144 8A 2517 366,69 365,32 - 125 336 28 32 4
Zeichnung 5F Zeichnung 3F Zeichnung 4F Zeichnung 8F Zeichnung 8WF Zeichnung 8W Zeichnung 8A
Taperlock HTD 8M-30
Zahnrad-
Typus		 Anzahl
Zähne		 Zeichnung TL-Buchse Dp Da Db Dm Di F L R
TB22-8M-30 22 5F 1108 56,02 54,65 60 - 37 38 22 16
TB24-8M-30 24 5F 1108 61,12 59,75 66 - 44 38 22 16
TB26-8M-30 26 5F 1108 66,21 64,84 70 - 44 38 22 16
TB28-8M-30 28 5F 1210 71,30 70,08 75 - 50 38 25 13
TB30-8M-30 30 3F 1615 76,39 75,13 83 - - 38 38 -
TB32-8M-30 32 3F 1615 81,49 80,16 87 - - 38 38 -
TB34-8M-30 34 3F 1615 86,58 85,22 91 - - 38 38 -
TB36-8M-30 36 3F 1615 91,67 90,30 97 - - 38 38 -
TB38-8M-30 38 3F 1615 96,77 95,39 102 - - 38 38 -
TB40-8M-30 40 3F 1615 101,86 100,49 106 - - 38 32 3
TB44-8M-30 44 4F 2012 112,05 110,67 120 - 86 38 32 3
TB48-8M-30 48 4F 2012 122,23 120,86 128 - 90 38 32 3
TB56-8M-30 56 4F 2012 142,60 141,23 150 - 110 38 32 7
TB64-8M-30 64 8F 2517 162,97 161,60 168 125 - 38 45 7
TB72-8M-30 72 8WF 2517 183,35 181,97 192 125 158 38 45 7
TB80-8M-30 80 8W 2517 203,72 202,35 - 125 180 38 45 7
TB90-8M-30 90 8A 2517 229,18 227,81 - 125 204 38 45 7
TB112-8M-30 112 8A 2517 285,21 283,83 - 125 254 38 45 7
TB144-8M-30 144 8A 2517 366,69 365,32 - 125 336 38 45 7
Zeichnung 4F Zeichnung 5F Zeichnung 4F Zeichnung 9WF Zeichnung 4 Zeichnung 9W Zeichnung 9A
Taperlock HTD 8M-50
Zahnrad-
Typus		 Anzahl
Zähne		 Zeichnung TL-Buchse Dp Da Db Dm Di F L R
TB28-8M-50 28 4F 1210 71,30 70,08 75 - 50 60 25 18
TB30-8M-50 30 5F 1615 76,39 75,13 83 - 58 60 38 22
TB32-8M-50 32 5F 1615 81,49 80,16 87 - 62 60 38 22
TB34-8M-50 34 5F 1615 86,58 85,22 91 - 65 60 38 22
TB36-8M-50 36 5F 1615 91,67 90,30 97 - 68 60 38 22
TB38-8M-50 38 5F 1615 96,77 95,39 102 - 72 60 38 22
TB40-8M-50 40 4F 2012 101,86 100,49 106 - 82 60 32 14
TB44-8M-50 44 4F 2012 112,05 110,67 120 - 91 60 32 14
TB48-8M-50 48 4F 2012 122,23 120,86 128 - 95 60 32 14
TB56-8M-50 56 4F 2517 142,60 141,23 150 - 116 60 45 8
TB64-8M-50 64 4F 2517 162,97 161,60 168 - 137 60 45 8
TB72-8M-50 72 9WF 2517 183,35 181,97 192 125 158 60 45 8
TB80-8M-50 80 4 3020 203,72 202,35 - - 180 60 51 5
TB90-8M-50 90 9W 3020 229,18 227,81 - 170 204 60 51 5
TB112-8M-50 112 9W 3020 285,21 283,83 - 170 260 60 51 5
TB144-8M-50 144 9A 3020 366,69 365,32 - 170 341 60 51 5
TB168-8M-50 168 9A 3525 427,81 426,44 - 198 395 60 65 2.5
TB192-8M-50 192 9A 3525 488,92 487,55 - 198 455 60 65 2.5
Zeichnung 4F Zeichnung 4 Zeichnung 9W Zeichnung 9A
Taperlock HTD 8M-85
Zahnrad-
Typus		 Anzahl
Zähne		 Zeichnung TL-Buchse Dp Da Db Dm Di F L R
TB34-8M-85 34 4F 1615 86,58 85,22 91 - 65 95 38 29
TB36-8M-85 36 4F 1615 91,67 90,30 97 - 68 95 38 29
TB38-8M-85 38 4F 1615 96,77 95,39 102 - 72 95 38 29
TB40-8M-85 40 4F 2012 101,86 100,49 106 - 82 95 32 32
TB44-8M-85 44 4F 2012 112,05 110,67 120 - 91 95 32 32
TB48-8M-85 48 4F 2012 122,23 120,86 128 - 95 95 45 25
TB56-8M-85 56 4F 2517 142,60 141,23 150 - 116 95 45 25
TB64-8M-85 64 4F 2517 162,97 161,60 168 - 137 95 45 25
TB72-8M-85 72 4F 2517 183,35 181,97 192 - 158 95 51 22
TB80-8M-85 80 4 3020 203,72 202,35 - - 180 95 51 22
TB90-8M-85 90 9W 3020 229,18 227,81 - 170 204 95 51 22
TB112-8M-85 112 9W 3020 285,21 283,83 - 170 260 95 51 22
TB144-8M-85 144 9A 3525 366,69 365,32 - 198 336 95 65 15
TB168-8M-85 168 9A 3525 427,81 426,44 - 198 395 95 65 15
TB192-8M-85 192 9A 3525 488,92 487,55 - 198 455 95 65 15
Zeichnung 4F Zeichnung 9WF Zeichnung 9W Zeichnung 9A
Taperlock HTD 14M-40
Zahnrad-
Typus		 Anzahl
Zähne		 Zeichnung TL-Buchse Dp Da Db Dm Di F L R
TB28-14M-40 28 4F 2012 124,78 122,12 128 - 94 54 32 11
TB29-14M-40 29 4F 2012 129,23 126,57 138 - 98 54 32 11
TB30-14M-40 30 4F 2012 133,69 130,99 138 - 98 54 32 11
TB32-14M-40 32 4F 2012 142,60 139,88 154 - 108 54 32 11
TB34-14M-40 34 4F 2517 151,52 148,79 160 - 110 54 45 5
TB36-14M-40 36 4F 2517 160,43 157,68 168 - 120 54 45 5
TB38-14M-40 38 4F 2517 169,34 166,60 183 - 130 54 45 5
TB40-14M-40 40 4F 2517 178,25 175,49 188 - 138 54 45 5
TB44-14M-40 44 4F 3020 196,08 193,28 211 - 155 54 51 2
TB48-14M-40 48 4F 3020 213,90 211,11 226 - 170 54 51 2
TB56-14M-40 56 9WF 3020 249,55 246,76 256 170 208 54 51 2
TB64-14M-40 64 9WF 3020 285,21 282,41 296 170 240 54 51 2
TB72-14M-40 72 9W 3020 320,86 318,06 - 170 280 54 51 2
TB80-14M-40 80 9A 3020 356,51 353,71 - 170 315 54 51 2
TB90-14M-40 90 9A 3020 401,07 398,28 - 170 360 54 51 2
TB112-14M-40 112 9A 3020 499,11 496,32 - 170 457 54 51 2
TB144-14M-40 144 9A 3020 641,71 638,92 - 170 600 54 51 2
TB168-14M-40 168 9A 3020 748,66 745,87 - 170 706 54 51 2
TB192-14M-40 192 9A 3020 855,62 852,82 - 170 813 54 51 2
TB216-14M-40 216 9A 3020 962,57 959,76 - 170 920 54 51 2
Zeichnung 4F Zeichnung 9WF Zeichnung 9W Zeichnung 9A Zeichnung 7A
Taperlock HTD 14M-55
Zahnrad-
Typus		 Anzahl
Zähne		 Zeichnung TL-Buchse Dp Da Db Dm Di F L R
TB28-14M-55 28 4F 2012 124,78 122,12 128 - 94 70 32 19
TB29-14M-55 29 4F 2012 129,23 126,57 138 - 100 70 32 19
TB30-14M-55 30 4F 2012 133,69 130,99 138 - 100 70 45 13
TB32-14M-55 32 4F 2012 142,60 139,88 154 - 108 70 45 13
TB34-14M-55 34 4F 2517 151,52 148,79 160 - 110 70 45 13
TB36-14M-55 36 4F 2517 160,43 157,68 168 - 120 70 45 13
TB38-14M-55 38 4F 2517 169,34 166,60 183 - 130 70 45 13
TB40-14M-55 40 4F 2517 178,25 175,49 188 - 138 70 45 13
TB44-14M-55 44 4F 3020 196,08 193,28 211 - 155 70 51 10
TB48-14M-55 48 4F 3020 213,90 211,11 226 - 170 70 51 10
TB56-14M-55 56 9WF 3020 249,55 246,76 256 170 208 70 51 10
TB64-14M-55 64 9WF 3020 285,21 282,41 296 170 240 70 51 10
TB72-14M-55 72 9W 3020 320,86 318,06 - 170 280 70 51 10
TB80-14M-55 80 9A 3020 356,51 353,71 - 170 315 70 51 10
TB90-14M-55 90 9A 3020 401,07 398,28 - 170 360 70 51 10
TB112-14M-55 112 9A 3020 499,11 496,32 - 170 457 70 51 10
TB144-14M-55 144 9A 3020 641,71 638,92 - 170 600 70 51 10
TB168-14M-55 168 9A 3020 748,66 745,87 - 170 706 70 51 10
TB192-14M-55 192 9A 3020 855,62 852,82 - 170 813 70 51 10
TB216-14M-55 216 7A 3335 962,57 959,76 - 190 920 70 89 10
Zeichnung 4F Zeichnung 5F Zeichnung 9WF Zeichnung 9W Zeichnung 9A Zeichnung 7A
Taperlock HTD 14M-85
Zahnrad-
Typus		 Anzahl
Zähne		 Zeichnung TL-Buchse Dp Da Db Dm Di F L R
TB28-14M-85 28 4F 2517 124,78 122,12 128 - 98 102 45 29
TB29-14M-85 29 5F 2517 129,23 126,57 138 - 100 102 45 29
TB30-14M-85 30 5F 2517 133,69 130,99 138 - 100 102 45 29
TB32-14M-85 32 5F 2517 142,60 139,88 154 - 108 102 45 29
TB34-14M-85 34 5F 2517 151,52 148,79 160 - 110 102 45 29
TB36-14M-85 36 5F 3020 160,43 157,68 168 - 120 102 51 26
TB38-14M-85 38 5F 3020 169,34 166,60 183 - 130 102 51 26
TB40-14M-85 40 4F 3020 178,25 175,49 188 - 138 102 51 26
TB44-14M-85 44 4F 3020 196,08 193,28 211 - 153 102 51 26
TB48-14M-85 48 4F 3020 213,90 211,11 226 - 170 102 51 26
TB56-14M-85 56 4F 3525 249,55 246,76 256 190 210 102 51 26
TB64-14M-85 64 9WF 3525 285,21 282,41 296 190 240 102 65 19
TB72-14M-85 72 9W 3525 320,86 318,06 - 190 280 102 65 19
TB80-14M-85 80 9A 3525 356,51 353,71 - 190 315 102 65 19
TB90-14M-85 90 9A 3525 401,07 398,28 - 190 360 102 65 19
TB112-14M-85 112 9A 3525 499,11 496,32 - 190 457 102 65 19
TB144-14M-85 144 9A 3525 641,71 638,92 - 190 600 102 65 19
TB168-14M-85 168 9A 3525 748,66 745,87 - 190 706 102 65 19
TB192-14M-85 192 9A 4040 855,62 852,82 - 190 813 102 102 -
TB216-14M-85 216 7A 4040 962,57 959,76 - 190 920 102 102 -
Zeichnung 4F Zeichnung 9WF Zeichnung 9W Zeichnung 9A
Taperlock HTD 14M-115
Zahnrad-
Typus		 Anzahl
Zähne		 Zeichnung TL-Buchse Dp Da Db Dm Di F L R
TB28-14M-115 28 4F 2517 124,78 122,12 128 - 98 133 45 44
TB29-14M-115 29 4F 2517 129,23 126,57 138 - 100 133 45 44
TB30-14M-115 30 4F 2517 133,69 130,99 138 - 100 133 45 44
TB32-14M-115 32 4F 2517 142,60 139,88 154 - 108 133 45 44
TB34-14M-115 34 4F 2517 151,52 148,79 160 - 110 133 45 44
TB36-14M-115 36 4F 3020 160,43 157,68 168 - 125 133 51 41
TB38-14M-115 38 4F 3020 169,34 166,60 183 - 130 133 51 41
TB40-14M-115 40 4F 3020 178,25 175,49 188 - 138 133 51 41
TB44-14M-115 44 4F 3020 196,08 193,28 211 - 155 133 76 29
TB48-14M-115 48 4F 3030 213,90 211,11 226 - 170 133 76 29
TB56-14M-115 56 4F 3525 249,55 246,76 256 190 208 133 89 22
TB64-14M-115 64 9WF 3525 285,21 282,41 296 190 240 133 89 22
TB72-14M-115 72 9W 3525 320,86 318,06 - 190 280 133 89 22
TB80-14M-115 80 9A 3525 356,51 353,71 - 190 315 133 89 22
TB90-14M-115 90 9A 3525 401,07 398,28 - 190 360 133 89 22
TB112-14M-115 112 9A 3525 499,11 496,32 - 190 457 133 89 22
TB144-14M-115 144 9A 4040 641,71 638,92 - 230 600 133 102 16
TB168-14M-115 168 9A 4040 748,66 745,87 - 230 706 133 102 16
TB192-14M-115 192 9A 4040 855,62 852,82 - 230 813 133 102 16
TB216-14M-115 216 9A 4040 962,57 959,76 - 230 920 133 102 16
Zeichnung 4F Zeichnung 9W Zeichnung 9A
Taperlock HTD 14M-170
Zahnrad-
Typus		 Anzahl
Zähne		 Zeichnung TL-Buchse Dp Da Db Dm Di F L R
TB38-14M-170 38 4F 3030 169,34 166,60 183 - 130 187 76 56
TB40-14M-170 40 4F 3030 178,25 175,49 188 - 138 187 76 56
TB44-14M-170 44 4F 3535 196,08 193,28 211 - 153 187 89 49
TB48-14M-170 48 4F 3535 213,90 211,11 226 - 170 187 89 49
TB56-14M-170 56 4F 3535 249,55 246,76 256 - 208 187 89 49
TB64-14M-170 64 4F 4040 285,21 282,41 296 - 240 187 102 43
TB72-14M-170 72 9W 4040 320,86 318,06 - 230 280 187 102 43
TB80-14M-170 80 9W 4040 356,51 353,71 - 230 315 187 102 43
TB90-14M-170 90 9A 4040 401,07 398,28 - 230 360 187 102 43
TB112-14M-170 112 9A 5050 499,11 496,32 - 265 457 187 127 30
TB144-14M-170 144 9A 5050 641,71 638,92 - 265 600 187 127 30
TB168-14M-170 168 9A 5050 748,66 745,87 - 265 706 187 127 30
TB192-14M-170 192 9A 5050 855,62 852,82 - 265 813 187 127 30
TB216-14M-170 216 9A 5050 962,57 959,76 - 265 920 187 127 30
Zeichnung 6F Zeichnung 6WF Zeichnung 6W Zeichnung 6A
HTD 8M-20
Zahnrad-
Typus		 Anzahl
Zähne		 Zeichnung Dp Da Db Dm Di F L d
22-8M-20 22 6F 56,02 54,65 60 43 - 28 38 12
24-8M-20 24 6F 61,12 59,75 66 45 - 28 38 12
26-8M-20 26 6F 66,21 64,84 70 48 - 28 38 12
28-8M-20 28 6F 71,30 70,08 75 50 - 28 38 15
30-8M-20 30 6F 76,39 75,13 83 55 - 28 38 15
32-8M-20 32 6F 81,49 80,16 87 60 - 28 38 15
34-8M-20 34 6F 86,58 85,22 91 70 - 28 38 15
36-8M-20 36 6F 91,67 90,30 97 75 - 28 38 15
38-8M-20 38 6F 96,77 95,39 102 75 - 28 38 15
40-8M-20 40 6F 101,86 100,49 106 75 - 28 38 15
44-8M-20 44 6F 112,05 110,67 120 75 - 28 38 15
48-8M-20 48 6F 122,23 120,86 128 75 - 28 38 15
56-8M-20 56 6WF 142,60 141,23 150 80 116 28 38 15
64-8M-20 64 6WF 162,97 161,60 168 80 137 28 38 15
72-8M-20 72 6WF 183,35 181,97 192 80 158 28 38 15
80-8M-20 80 6W 203,72 202,35 - 90 180 28 38 15
90-8M-20 90 6A 229,18 227,81 - 90 204 28 38 15
112-8M-20 112 6A 285,21 283,83 - 90 254 28 38 18
144-8M-20 144 6A 366,69 365,32 - 90 336 28 38 20
168-8M-20 168 6A 427,81 426,44 - 100 400 28 38 20
192-8M-20 192 6A 488,92 487,55 - 100 460 28 38 20
Zeichnung 6F Zeichnung 6WF Zeichnung 6W Zeichnung 6A
HTD 8M-30
Zahnrad-
Typus		 Anzahl
Zähne		 Zeichnung Dp Da Db Dm Di F L d
22-8M-30 22 6F 56,02 54,65 60 43 - 38 48 12
24-8M-30 24 6F 61,12 59,75 66 45 - 38 48 12
26-8M-30 26 6F 66,21 64,84 70 48 - 38 48 12
28-8M-30 28 6F 71,30 70,08 75 50 - 38 48 15
30-8M-30 30 6F 76,39 75,13 83 55 - 38 48 15
32-8M-30 32 6F 81,49 80,16 87 60 - 38 48 15
34-8M-30 34 6F 86,58 85,22 91 70 - 38 48 15
36-8M-30 36 6F 91,67 90,30 97 75 - 38 48 15
38-8M-30 38 6F 96,77 95,39 102 75 - 38 48 15
40-8M-30 40 6F 101,86 100,49 106 75 - 38 48 15
44-8M-30 44 6F 112,05 110,67 120 75 - 38 48 15
48-8M-30 48 6F 122,23 120,86 128 75 - 38 48 15
56-8M-30 56 6WF 142,60 141,23 150 90 116 38 48 15
64-8M-30 64 6WF 162,97 161,60 168 90 137 38 48 15
72-8M-30 72 6WF 183,35 181,97 192 95 158 38 48 15
80-8M-30 80 6W 203,72 202,35 - 100 180 38 48 15
90-8M-30 90 6A 229,18 227,81 - 100 204 38 48 15
112-8M-30 112 6A 285,21 283,83 - 100 254 38 48 18
144-8M-30 144 6A 366,69 365,32 - 100 336 38 48 20
168-8M-30 168 6A 427,81 426,44 - 100 400 38 48 20
192-8M-30 192 6A 488,92 487,55 - 100 460 38 48 20
Zeichnung 6F Zeichnung 10WF Zeichnung 10W Zeichnung 10A
HTD 8M-50
Zahnrad-
Typus		 Anzahl
Zähne		 Zeichnung Dp Da Db Dm Di F L d
22-8M-50 22 6F 56,02 54,65 60 43 - 60 70 12
24-8M-50 24 6F 61,12 59,75 66 45 - 60 70 12
26-8M-50 26 6F 66,21 64,84 70 48 - 60 70 15
28-8M-50 28 6F 71,30 70,08 75 50 - 60 70 15
30-8M-50 30 6F 76,39 75,13 83 55 - 60 70 15
32-8M-50 32 6F 81,49 80,16 87 60 - 60 70 15
34-8M-50 34 6F 86,58 85,22 91 70 - 60 70 15
36-8M-50 36 6F 91,67 90,30 97 75 - 60 70 15
38-8M-50 38 6F 96,77 95,39 102 75 - 60 70 15
40-8M-50 40 6F 101,86 100,49 106 75 - 60 70 18
44-8M-50 44 6F 112,05 110,67 120 75 - 60 70 18
48-8M-50 48 6F 122,23 120,86 128 80 - 60 70 18
56-8M-50 56 10WF 142,60 141,23 150 90 116 60 60 18
64-8M-50 64 10WF 162,97 161,60 168 100 137 60 60 18
72-8M-50 72 10WF 183,35 181,97 192 100 158 60 60 18
80-8M-50 80 10W 203,72 202,35 - 110 180 60 60 18
90-8M-50 90 10A 229,18 227,81 - 110 204 60 60 18
112-8M-50 112 10A 285,21 283,83 - 110 254 60 60 18
144-8M-50 144 10A 366,69 365,32 - 110 336 60 60 20
168-8M-50 168 10A 427,81 426,44 - 120 400 60 60 20
192-8M-50 192 10A 488,92 487,55 - 130 460 60 60 20
Zeichnung 6F Zeichnung 10WF Zeichnung 10W Zeichnung 10A
HTD 8M-85
Zahnrad-
Typus		 Anzahl
Zähne		 Zeichnung Dp Da Db Dm Di F L d
22-8M-85 22 6F 56,02 54,65 60 43 - 95 105 12
24-8M-85 24 6F 61,12 59,75 66 45 - 95 105 12
26-8M-85 26 6F 66,21 64,84 70 48 - 95 105 12
28-8M-85 28 6F 71,30 70,08 75 50 - 95 105 15
30-8M-85 30 6F 76,39 75,13 83 55 - 95 105 15
32-8M-85 32 6F 81,49 80,16 87 60 - 95 105 15
34-8M-85 34 6F 86,58 85,22 91 66 - 95 105 15
36-8M-85 36 6F 91,67 90,30 97 70 - 95 105 15
38-8M-85 38 6F 96,77 95,39 102 75 - 95 105 15
40-8M-85 40 6F 101,86 100,49 106 75 - 95 105 18
44-8M-85 44 6F 112,05 110,67 120 75 - 95 105 18
48-8M-85 48 6F 122,23 120,86 128 80 - 95 105 18
56-8M-85 56 6F 142,60 141,23 150 90 - 95 105 18
64-8M-85 64 10WF 162,97 161,60 168 100 137 95 95 20
72-8M-85 72 10WF 183,35 181,97 192 100 158 95 95 20
80-8M-85 80 10W 203,72 202,35 - 110 180 95 95 20
90-8M-85 90 10A 229,18 227,81 - 110 204 95 95 20
112-8M-85 112 10A 285,21 283,83 - 110 254 95 95 24
144-8M-85 144 10A 366,69 365,32 - 110 336 95 95 24
168-8M-85 168 10A 427,81 426,44 - 120 400 95 95 24
192-8M-85 192 10A 488,92 487,55 - 130 460 95 95 24
Zeichnung 6F Zeichnung 6WF Zeichnung 6A
HTD 14M-40
Zahnrad-
Typus		 Anzahl
Zähne		 Zeichnung Dp Da Db Dm Di F L d
28-14M-40 28 6F 124,78 122,12 128 100 - 54 69 24
29-14M-40 29 6F 129,23 126,57 138 100 - 54 69 24
30-14M-40 30 6F 133,69 130,99 138 100 - 54 69 24
32-14M-40 32 6F 142,60 139,88 154 100 - 54 69 24
34-14M-40 34 6F 151,52 148,79 160 100 - 54 69 24
36-14M-40 36 6F 160,43 157,68 168 100 - 54 69 24
38-14M-40 38 6F 169,34 166,60 183 120 - 54 69 24
40-14M-40 40 6F 178,25 175,49 188 120 - 54 69 24
44-14M-40 44 6F 196,08 193,28 211 120 - 54 69 24
48-14M-40 48 6WF 213,90 211,11 226 135 170 54 69 24
56-14M-40 56 6WF 249,55 246,76 256 135 207 54 69 28
64-14M-40 64 6WF 285,21 282,41 296 135 240 54 69 28
72-14M-40 72 6A 320,86 318,06 - 135 280 54 69 28
80-14M-40 80 6A 356,51 353,71 - 135 314 54 69 28
90-14M-40 90 6A 401,07 398,28 - 135 358 54 69 28
112-14M-40 112 6A 499,11 496,32 - 135 456 54 69 28
144-14M-40 144 6A 641,71 638,92 - 135 600 54 69 28
168-14M-40 168 6A 748,66 745,87 - 135 706 54 69 28
192-14M-40 192 6A 855,62 852,82 - 135 813 54 69 28
216-14M-40 216 6A 962,57 959,76 - 150 920 54 69 28
Zeichnung 6F Zeichnung 10WF Zeichnung 10A
HTD 14M-55
Zahnrad-
Typus		 Anzahl
Zähne		 Zeichnung Dp Da Db Dm Di F L d
28-14M-55 28 6F 124,78 122,12 128 100 - 70 85 24
29-14M-55 29 6F 129,23 126,57 138 100 - 70 85 24
30-14M-55 30 6F 133,69 130,99 138 100 - 70 85 24
32-14M-55 32 6F 142,60 139,88 154 100 - 70 85 24
34-14M-55 34 6F 151,52 148,79 160 100 - 70 85 24
36-14M-55 36 6F 160,43 157,68 168 100 - 70 85 24
38-14M-55 38 6F 169,34 166,60 183 120 - 70 85 24
40-14M-55 40 6F 178,25 175,49 188 120 - 70 85 24
44-14M-55 44 6F 196,08 193,28 211 120 - 70 85 24
48-14M-55 48 10WF 213,90 211,11 226 135 170 70 70 24
56-14M-55 56 10WF 249,55 246,76 256 135 207 70 70 28
64-14M-55 64 10WF 285,21 282,41 296 135 240 70 70 28
72-14M-55 72 10A 320,86 318,06 - 135 280 70 70 28
80-14M-55 80 10A 356,51 353,71 - 135 314 70 70 28
90-14M-55 90 10A 401,07 398,28 - 135 358 70 70 28
112-14M-55 112 10A 499,11 496,32 - 135 456 70 70 28
144-14M-55 144 10A 641,71 638,92 - 135 600 70 70 28
168-14M-55 168 10A 748,66 745,87 - 135 706 70 70 28
192-14M-55 192 10A 855,62 852,82 - 135 813 70 70 28
216-14M-55 216 10A 962,57 959,76 - 150 920 70 70 28
Zeichnung 6F Zeichnung 10WF Zeichnung 10A
HTD 14M-85
Zahnrad-
Typus		 Anzahl
Zähne		 Zeichnung Dp Da Db Dm Di F L d
28-14M-85 28 6F 124,78 122,12 128 100 - 102 117 24
29-14M-85 29 6F 129,23 126,57 138 100 - 102 117 24
30-14M-85 30 6F 133,69 130,99 138 100 - 102 117 24
32-14M-85 32 6F 142,60 139,88 154 100 - 102 117 24
34-14M-85 34 6F 151,52 148,79 160 100 - 102 117 24
36-14M-85 36 6F 160,43 157,68 168 100 - 102 117 32
38-14M-85 38 6F 169,34 166,60 183 120 - 102 117 32
40-14M-85 40 6F 178,25 175,49 188 135 - 102 117 32
44-14M-85 44 6F 196,08 193,28 211 135 - 102 117 32
48-14M-85 48 6F 213,90 211,11 226 150 - 102 117 32
56-14M-85 56 10WF 249,55 246,76 256 150 207 102 102 32
64-14M-85 64 10WF 285,21 282,41 296 150 240 102 102 32
72-14M-85 72 10A 320,86 318,06 - 150 278 102 102 32
80-14M-85 80 10A 356,51 353,71 - 150 314 102 102 32
90-14M-85 90 10A 401,07 398,28 - 150 358 102 102 32
112-14M-85 112 10A 499,11 496,32 - 150 456 102 102 32
144-14M-85 144 10A 641,71 638,92 - 150 600 102 102 32
168-14M-85 168 10A 748,66 745,87 - 150 706 102 102 32
192-14M-85 192 10A 855,62 852,82 - 165 813 102 102 32
216-14M-85 216 10A 962,57 959,76 - 160 920 102 102 32
Zeichnung 6F Zeichnung 10WF Zeichnung 10A
HTD 14M-115
Zahnrad-
Typus		 Anzahl
Zähne		 Zeichnung Dp Da Db Dm Di F L d
28-14M-115 28 6F 124,78 122,12 128 100 - 133 148 32
29-14M-115 29 6F 129,23 126,57 138 100 - 133 148 32
30-14M-115 30 6F 133,69 130,99 138 100 - 133 148 32
32-14M-115 32 6F 142,60 139,88 154 100 - 133 148 32
34-14M-115 34 6F 151,52 148,79 160 100 - 133 148 32
36-14M-115 36 6F 160,43 157,68 168 100 - 133 148 32
38-14M-115 38 6F 169,34 166,60 183 120 - 133 148 32
40-14M-115 40 6F 178,25 175,49 188 135 - 133 148 32
44-14M-115 44 6F 196,08 193,28 211 140 - 133 148 32
48-14M-115 48 6F 213,90 211,11 226 150 - 133 148 32
56-14M-115 56 6F 249,55 246,76 256 150 - 133 148 32
64-14M-115 64 10WF 285,21 282,41 296 150 240 133 133 32
72-14M-115 72 10A 320,86 318,06 - 150 278 133 133 32
80-14M-115 80 10A 356,51 353,71 - 150 314 133 133 32
90-14M-115 90 10A 401,07 398,28 - 150 358 133 133 32
112-14M-115 112 10A 499,11 496,32 - 150 456 133 133 32
144-14M-115 144 10A 641,71 638,92 - 165 600 133 133 32
168-14M-115 168 10A 748,66 745,87 - 165 706 133 133 32
192-14M-115 192 10A 855,62 852,82 - 165 813 133 133 32
216-14M-115 216 10A 962,57 959,76 - 165 920 133 133 32
Zeichnung 6F Zeichnung 10WF Zeichnung 10A
HTD 14M-170
Zahnrad-
Typus		 Anzahl
Zähne		 Zeichnung Dp Da Db Dm Di F L d
28-14M-170 28 6F 124,78 122,12 128 100 - 187 202 32
29-14M-170 29 6F 129,23 126,57 138 100 - 187 202 32
30-14M-170 30 6F 133,69 130,99 138 100 - 187 202 32
32-14M-170 32 6F 142,60 139,88 154 100 - 187 202 32
34-14M-170 34 6F 151,52 148,79 160 100 - 187 202 32
36-14M-170 36 6F 160,43 157,68 168 100 - 187 202 32
38-14M-170 38 6F 169,34 166,60 183 120 - 187 202 32
40-14M-170 40 6F 178,25 175,49 188 135 - 187 202 32
44-14M-170 44 6F 196,08 193,28 211 140 - 187 202 32
48-14M-170 48 6F 213,90 211,11 226 150 - 187 202 32
56-14M-170 56 6F 249,55 246,76 256 150 - 187 202 32
64-14M-170 64 10WF 285,21 282,41 296 150 - 187 202 32
72-14M-170 72 10A 320,86 318,06 - 150 278 187 187 32
80-14M-170 80 10A 356,51 353,71 - 150 314 187 187 32
90-14M-170 90 10A 401,07 398,28 - 150 358 187 187 32
112-14M-170 112 10A 499,11 496,32 - 150 456 187 187 32
144-14M-170 144 10A 641,71 638,92 - 165 600 187 187 32
168-14M-170 168 10A 748,66 745,87 - 165 706 187 187 32
192-14M-170 192 10A 855,62 852,82 - 165 813 187 187 32
216-14M-170 216 10A 962,57 959,76 - 165 920 187 187 32
Zähnezahl Wirk-Ø (mm) Außen-Ø (mm) Zähnezahl Wirk-Ø (mm) Außen-Ø (mm) Zähnezahl Wirk-Ø (mm) Außen-Ø (mm)
18 45,84 44,46 61 155,34 153,96 104 264,83 263,46
19 48,38 47,01 62 157,88 156,51 105 267,38 266,01
20 50,39 49,56 63 160,43 159,06 106 269,93 268,55
21 53,48 52,10 64 162,97 161,60 107 272,47 271,10
22 56,02 54,65 65 165,52 164,15 108 275,02 273,65
23 58,57 57,20 66 168,07 166,70 109 277,57 276,19
24 61,12 59,74 67 170,61 169,24 110 280,11 278,74
25 63,66 62,29 68 173,16 171,79 11 282,66 281,29
26 66,21 64,84 69 175,71 174,34 112 285,21 283,83
27 68,75 67,38 70 178,25 176,88 113 287,75 286,38
28 71,30 69,93 71 180,80 179,43 114 290,30 288,93
29 73,85 72,48 72 183,35 181,97 115 292,85 291,47
30 76,39 75,02 73 185,89 184,52 116 295,39 294,02
31 78,94 77,57 74 188,44 187,07 117 297,94 296,57
32 81,49 80,12 75 190,99 189,61 118 300,48 299,11
33 84,03 82,66 76 193,53 192,16 119 303,03 301,66
34 86,58 85,21 77 196,08 194,71 120 305,58 304,21
35 89,13 87,75 78 198,63 197,25 121 308,12 306,75
36 91,67 90,30 79 201,17 199,80 122 310,67 309,30
37 94,22 92,85 80 203,72 202,35 123 313,22 311,84
38 96,77 95,39 81 206,26 204,89 124 315,76 314,39
39 99,31 97,94 82 208,81 207,44 125 318,31 316,94
40 101,86 100,49 83 211,36 209,99 126 320,86 319,48
41 104,41 103,03 84 213,90 212,53 127 323,40 322,03
42 106,95 105,58 85 216,45 215,08 128 325,95 324,58
43 109,50 108,13 86 219,00 217,63 129 328,50 327,12
44 112,05 110,67 87 221,54 220,17 130 331,04 329,67
45 114,59 113,22 88 224,09 222,72 131 333,59 332,22
46 117,14 115,77 89 226,64 225,26 132 336,14 334,76
47 119,68 118,31 90 229,18 227,81 133 338,68 337,31
48 122,23 120,86 91 231,73 230,36 134 341,23 339,86
49 124,78 123,41 92 234,28 232,90 135 343,77 342,40
50 127,32 125,95 93 236,82 235,45 136 346,32 344,95
51 129,87 128,50 94 239,37 238,00 137 348,87 347,50
52 132,42 131,04 95 241,92 240,54 138 351,41 350,04
53 134,96 133,59 86 244,46 243,09 139 353,96 352,59
54 137,51 136,14 67 247,01 245,64 140 356,51 355,14
55 140,06 138,68 98 249,56 248,18 141 359,05 357,68
56 142,60 141,23 99 252,10 250,73 142 361,60 360,23
57 145,15 143,78 100 254,65 253,28 143 364,15 362,77
58 147,70 146,32 101 257,19 255,82 144 366,69 365,32
59 150,24 148,87 102 259,74 258,37
60 152,79 151,42 103 262,29 260,92
Zahnteilung 8mm
Zähnezahl Wirk-Ø (mm) Außen-Ø (mm) Zähnezahl Wirk-Ø (mm) Außen-Ø (mm) Zähnezahl Wirk-Ø (mm) Außen-Ø (mm)

18 45,84 44,46 77 196,08 194,71 136 346,32 344,95
19 48,38 47,01 78 198,62 197,25 137 348,87 347,5
20 50,93 49,56 79 201,17 199,81 138 351,41 350,04
21 53,48 52,1 80 203,72 202,35 139 353,96 352,59
22 56,02 54,65 81 206,26 204,89 140 356,51 355,14
23 58,57 57,2 82 208,81 207,44 141 359,05 357,68
24 61,12 59,74 83 211,36 209,99 142 361,6 360,23
25 63,66 62,29 84 213,9 212,53 143 364,15 362,77
26 66,21 64,84 85 216,45 215,08 144 366,69 365,32
27 68,75 67,38 86 219,00 217,63 145 369,24 367,87
28 71,3 70,08 87 221,54 220,17 146 371,79 370,41
29 73,85 72,62 88 224,09 222,72 147 374,33 372,96
30 76,39 75,13 89 226,64 225,27 148 376,88 375,51
31 78,94 77,65 90 229,18 227,81 149 379,42 378,05
32 81,49 80,16 91 231,73 230,36 150 381,97 380,6
33 84,03 82,68 92 234,28 232,9 151 384,52 383,15
34 86,58 85,22 93 236,82 235,45 152 387,06 385,7
35 89,13 87,76 94 239,37 238 153 389,61 388,24
36 91,67 90,3 95 241,92 240,54 154 392,16 390,79
37 94,22 92,85 96 244,46 243,09 155 394,7 393,33
38 96,77 95,39 97 247,01 245,64 156 397,25 395,88
39 99,31 97,94 98 249,55 248,18 157 399,8 398,43
40 101,86 100,49 99 252,1 250,73 158 402,34 400,97
41 104,41 103,03 100 254,65 253,28 159 404,89 403,52
42 106,95 105,58 101 257,19 255,82 160 407,44 406,07
43 109,5 108,13 102 259,74 258,37 161 409,98 408,61
44 112,05 110,67 103 262,29 260,92 162 412,53 411,16
45 114,59 113,22 104 264,83 263,46 163 415,08 413,7
46 117,14 115,77 105 267,38 266,01 164 417,62 416,25
47 119,68 118,31 106 269,93 268,56 165 420,17 418,8
48 122,23 120,86 107 272,47 271,1 166 422,71 421,34
49 124,78 123,41 108 275,02 273,65 167 425,26 423,89
50 127,32 125,95 109 277,57 276,19 168 427,81 426,44
51 129,87 128,5 110 280,11 278,74 169 430,35 428,98
52 132,42 131,05 111 282,66 281,29 170 432,9 431,53
53 134,96 133,59 112 285,2 283,83 171 435,45 434,08
54 137,51 136,14 113 287,75 286,38 172 437,99 436,62
55 140,06 138,68 114 290,3 288,93 173 440,54 439,17
56 142,6 141,23 115 292,84 291,47 174 443,09 441,72
57 145,15 143,78 116 295,39 294,02 175 445,63 444,26
58 147,7 146,32 117 297,94 296,57 176 448,18 446,81
59 150,24 148,87 118 300,48 299,11 177 450,73 449,36
60 152,79 151,42 119 303,03 301,66 178 453,27 451,9
61 155,33 153,96 120 305,58 304,21 179 455,82 454,45
62 157,88 156,51 121 308,12 306,75 180 458,37 456,99
63 160,43 159,06 122 310,67 309,3 181 460,91 459,54
64 162,97 161,6 123 313,22 311,85 182 463,46 462,09
65 165,52 164,15 124 315,76 314,39 183 466 464,63
66 168,07 166,7 125 318,31 316,94 184 468,55 467,18
67 170,61 169,24 126 320,86 319,48 185 471,1 469,73
68 173,16 171,79 127 323,4 322,03 186 473,64 472,27
69 175,71 174,34 128 325,95 324,58 187 476,19 474,82
70 178,25 176,88 129 328,5 327,12 188 478,74 477,37
71 180,8 179,43 130 331,04 329,67 189 481,28 479,91
72 183,35 181,97 131 333,59 332,22 190 483,83 482,46
73 185,89 184,52 132 336,13 334,76 191 486,38 485,01
74 188,44 187,07 133 338,68 337,31 192 488,92 487,55
75 190,99 189,61 134 341,23 339,86
76 193,53 192,16 135 343,77 342,4
Zahnteilung 14mm
Zähnezahl Wirk-Ø (mm) Außen-Ø (mm) Zähnezahl Wirk-Ø (mm) Außen-Ø (mm) Zähnezahl Wirk-Ø (mm) Außen-Ø (mm)

28 124,78 122,12 83 369,88 367,08 138 614,97 612,18
29 129,23 126,57 84 374,33 371,54 139 619,43 616,64
30 133,69 130,99 85 378,79 375,99 140 623,89 621,09
31 138,15 135,46 86 383,24 380,45 141 628,34 625,55
32 142,6 139,88 87 387,7 384,91 142 632,8 630,01
33 147,06 144,35 88 392,16 389,36 143 637,25 634,46
34 151,52 148,79 89 396,61 393,82 144 641,71 638,92
35 155,97 153,24 90 401,07 398,28 145 646,17 643,37
36 160,43 157,68 91 405,53 402,73 146 650,62 647,83
37 164,88 162,13 92 409,98 407,19 147 655,08 652,29
38 169,34 166,6 93 414,44 411,64 148 659,54 656,74
39 173,8 171,02 94 418,89 416,1 149 663,99 661,2
40 178,25 175,49 95 423,35 420,56 150 668,45 665,66
41 182,71 179,92 96 427,81 425,01 151 672,91 670,11
42 187,17 184,37 97 432,26 429,47 152 677,36 674,57
43 191,62 188,83 98 436,72 433,93 153 681,82 679,03
44 196,08 193,28 99 441,18 438,38 154 686,27 683,48
45 200,53 197,74 100 445,63 442,84 155 690,73 687,94
46 204,99 202,2 101 450,09 447,3 156 695,19 692,39
47 209,45 206,65 102 454,55 451,75 157 699,64 696,85
48 213,9 211,11 103 459 456,21 158 704,1 701,31
49 218,36 215,57 104 463,46 460,66 159 708,56 705,76
50 222,82 220,02 105 467,91 465,12 160 713,01 710,22
51 227,27 224,48 106 472,37 469,58 161 717,47 714,68
52 231,73 228,94 107 476,83 474,03 162 721,93 719,13
53 236,19 233,39 108 481,28 478,49 163 726,38 723,59
54 240,64 237,85 109 485,74 482,95 164 730,84 728,05
55 245,1 242,3 110 490,2 487,4 165 735,29 782,5
56 249,55 246,76 111 494,65 491,86 166 739,75 736,96
57 254,01 251,22 112 499,11 496,32 167 744,21 741,41
58 258,47 255,67 113 503,57 500,77 168 748,66 745,87
59 262,92 260,13 114 508,02 505,23 169 753,12 750,33
60 267,38 264,59 115 512,48 509,68 170 757,58 754,78
61 271,84 269,04 116 516,93 514,14 171 762,03 759,24
62 276,29 273,5 117 521,39 518,6 172 766,49 763,7
63 280,75 277,95 118 525,85 523,05 173 770,94 768,15
64 285,2 282,41 119 530,3 527,51 174 775,4 772,61
65 289,66 286,87 120 534,76 531,97 175 779,86 777,06
66 294,12 291,32 121 539,22 536,42 176 784,31 781,52
67 298,57 295,78 122 543,67 540,88 177 788,77 785,98
68 303,03 300,24 123 548,13 545,34 178 793,23 790,43
69 307,49 304,69 124 552,58 549,79 179 797,68 794,89
70 311,94 309,15 125 557,04 554,25 180 802,14 799,35
71 316,4 313,61 126 561,5 558,7 181 806,6 803,8
72 320,86 318,06 127 565,95 563,16 182 811,05 808,26
73 325,31 322,52 128 570,41 567,62 183 815,51 812,72
74 329,77 326,97 129 574,87 572,07 184 819,96 817,17
75 334,22 331,43 130 579,32 576,53 185 824,42 821,63
76 338,68 335,89 131 583,78 580,99 186 828,88 826,08
77 343,14 340,34 132 588,24 585,44 187 833,33 830,54
78 347,59 344,8 133 592,69 589,9 188 837,79 835
79 352,05 349,26 134 597,15 594,35 189 842,25 839,45
80 356,51 353,71 135 601,6 598,81 190 846,7 843,91
81 360,96 358,17 136 606,06 603,27 191 851,16 848,37
82 365,42 362,63 137 610,52 607,72 192 855,61 852,82
Außendurchmessertoleranzen
Außen-
durchmesser		 zulässige
Toleranz		 zulässige
Rundlauf-
abweichung		 Vordreh
Übermaß (da) +
mm von mm bis mm mm mm
0 50 +0,05 0,04 1
51 100 +0,08 0,05
101 150 +0,10 0,07
151 200 +0,12 0,10
201 300 +0,15 0,12
301 500 +0,18 +0,03 pro
100mm Außen-
durchmesser
501 ... +0,20
Planlauftoleranz
Außen-
durchmesser		 zulässige
Rundlauf-
abweichung
mm mm
bis 101,60 0.1
über 101,60
bis 250,00		 0,1 +0,1mm
pro 100mm
Außen-
durchmesser
über 251,00 0,25 +0,05mm
pro 100mm Außen-
durchmesser
Oberfläche Rz
Teilung zul. Rauhtiefe Rz
8 mm Rz < 16
14 mm Rz < 25

Um optimale Leistungen und eine möglichst hohe Lebensdauer zu erreichen, müssen Zahnriemen selbstverständlich korrekt eingebaut, gespannt und ausgerichtet werden. Es empfiehlt sich, die Riemen vor dem Einbau auf eventuelle Transport- und Lagerschäden zu untersuchen.

Die richtige Montage

Riemenscheiben und Riemen müssen stets fluchtend montiert werden. Dabei dürfen die Riemen nicht unter den minimal zulässigen Scheibendurchmesser gebogen oder geknickt werden. Das entspricht etwa 50 mm bei Riemen mit Teilung 8 mm und rund 125 mm bei Riemen mit Teilung 14 mm. Nicht fluchtende Antriebe verursachen unterschiedliche Riemen- und Randspannungen sowie extremen Seitentrieb. Folgen davon sind erhöhte Laufgeräusche und stärkerer Riemenverschleiß. Der Parallelitätsfehler der Scheiben sollte daher höchstens 0,5 % des Achsabstands betragen und die Winkelgenauigkeit mit maximal 0,25° Winkelfehler eingehalten werden.

Die richtige Montage

Die richtige Riemenvorspannung

Bitte spannen Sie den Riemen mit der berechneten Vorspannkraft und prüfen Sie diese nach einer Einlaufzeit von ca. 5 Minuten! Hiernach sollte der Riemen wieder auf diesen Wert gespannt werden, wenn dieser sich verändert haben sollte. Nach weiteren 8 Betriebsstunden sollte dann der Riemen nochmals geprüft werden und dann falls notwendig auf den  „gebrauchten Wert“ aus der Berechnung nachgespannt werden.

Spannen mittels Spannrollen

Längenausgleich oder zum Spannen der Riemen erforderlich. Dabei sind Ausgleichsrollen vorzuziehen, da Spannrollen die Biegewechselfrequenz erhöhen und damit die Riemenlebensdauer reduzieren. Besser als Außenspannrollen sind Innenspannrollen geeignet, da sie ungünstige Wechselbiegungen vermeiden. Die Innenspannrolle sollte immer nahe der großen Scheibe angeordnet werden, um den Umschlingungswinkel an der kleinen Scheibe nicht unnötig stark zu verringern. Zudem sollte der Durchmesser der Innenspannrolle möglichst gleich oder größer als der der kleinsten Scheibe im Antrieb sein. Die Innenspannrolle sollte darüber hinaus grundsätzlich im Leertrum angeordnet sein. Die Außenspannrolle hat gegenüber der Innenspannrolle lediglich den Vorteil, die Zahl der eingreifenden Zähne an beiden Scheiben zu vergrößern. Der Außendurchmesser der Spannrolle sollte das 1,5-fache der kleinen Scheibe im Antrieb ausmachen. Auch die Außenspannrolle muss im Leertrum und nahe der kleinen Scheibe positioniert sein.

Spannen mittels Spannrollen Spannen mittels Spannrollen

Fehlerursachen und Korrekturmaßnahmen entnehmen Sie bitte dem nachfolgenden Dokument:

Einbau & Montageanleitung

Achsabstände für Montage und Spannen

Zur beschädigungsfreien Montage sollte konstruktiv mindestens eine verstellbare Achse vorgesehen werden. Die minimal geforderten Verstellmöglichkeiten für Montage und Nachspannen listet die unten stehende Tabelle auf.

Auswahldiagramm

Auswahldiagramm
Zahnriemenbreite 20 30 40 50 65 85
Breitenfaktor c6 1 1,58 2,16 2,73 3,6 4,76

CXA HTD 8M
Anzahl
der
Zähne		 22 24 26 28 30 32 34 36 38 40 44 48 52 56 64 72
dw 56,02 61,12 66,12 71,30 76,39 81,49 86,58 91,67 96,77 101,86 112,05 122,23 132,42 142,60 162,97 183,35
20 0,23 0,26 0,29 0,33 0,36 0,40 0,43 0,47 0,50 0,53 0,60 0,67 0,73 0,78 0,87 0,93
50 0,52 0,60 0,67 0,75 0,83 0,91 1,00 1,08 1,16 1,24 1,40 1,55 1,69 1,82 2,04 2,17
100 0,96 1,11 1,25 1,40 1,55 1,71 1,86 2,02 2,17 2,33 2,63 2,92 3,19 3,43 3,84 4,08
200 1,77 2,03 2,31 2,59 2,87 3,16 3,45 3,74 4,03 4,32 4,88 5,42 5,92 6,38 7,12 7,57
300 2,50 2,88 3,27 3,67 4,08 4,49 4,91 5,32 5,74 6,15 6,95 7,71 8,42 9,07 10,10 10,72
400 3,19 3,68 4,18 4,70 5,22 5,74 6,27 6,80 7,33 7,85 8,87 9,84 10,74 11,55 12,85 13,59
500 3,84 4,43 5,04 5,66 6,29 6,93 7,56 8,20 8,84 9,46 10,68 11,84 12,90 13,86 15,37 16,22
600 4,46 5,15 5,86 6,58 7,31 8,05 8,79 9,52 10,26 10,98 12,38 13,71 14,92 16,01 17,70 18,61
700 5,05 5,83 6,63 7,45 8,28 9,11 9,95 10,78 11,60 12,41 13,98 15,46 16,81 18,01 19,84 20,79
800 5,61 6,49 7,38 8,29 9,21 10,13 11,05 11,97 12,88 13,77 15,49 17,10 18,57 19,86 21,81 22,76
950 6,42 7,42 8,44 9,47 10,52 11,57 12,61 13,65 14,67 15,67 17,59 19,38 20,98 22,38 24,44 25,34
1000 6,68 7,72 8,78 9,85 10,94 12,02 13,11 14,18 15,23 16,27 18,25 20,09 21,73 23,16 25,23 26,11
1200 7,66 8,85 10,06 11,29 12,52 13,75 14,97 16,17 17,35 18,50 20,69 22,69 24,45 25,95 28,01 28,69
1450 8,80 10,16 11,53 12,92 14,31 15,69 17,05 18,39 19,69 20,95 23,31 25,43 27,26 28,75 30,63 30,89
1600 9,43 10,88 12,35 13,82 15,29 16,75 18,18 19,58 20,93 22,24 24,67 26,82 28,63 30,08 31,75 31,69
1800 10,22 11,78 13,36 14,93 16,50 18,04 19,55 21,01 22,42 23,76 26,24 28,38 30,13 31,46 32,75 32,14
2000 10,95 12,62 14,29 15,95 17,59 19,20 20,76 22,27 23,71 25,07 27,54 29,62 31,25 32,40 33,18 31,92
2200 11,63 13,39 15,14 16,87 18,58 20,23 21,83 23,36 24,81 26,17 28,59 30,55 32,00 32,91 33,07 31,04
2500 12,56 14,43 16,28 18,09 19,86 21,56 23,18 24,71 26,13 27,44 29,68 31,36 32,44 32,89 31,89
2850 13,52 15,48 17,41 19,28 21,07 22,78 24,37 25,84 27,18 28,37 30,27 31,48 31,96 31,70
3000 13,88 15,88 17,83 19,71 21,51 23,19 24,76 26,19 27,47 28,58 30,29 31,25 31,43
3500 14,93 17,00 18,97 20,84 22,57 24,15 25,55 26,76 27,77 28,56 29,44 29,36
4000 15,74 17,80 19,74 21,51 23,09 24,46 25,59 26,47 27,08 27,41
4500 16,31 18,32 20,14 21,74 23,08 24,15 24,90 25,34 25,43
5000 16,66 18,55 20,20 21,55 22,57 23,23 23,52
6000 16,73 18,23 19,32 19,96

Spalten = Drehzahl der kleinen Zahnscheibe in min-1
Zahnriemenbreite 40 55 85 115 170
Breitenfaktor c6 1 1,44 2,31 3,18 4,78

CXA HTD 14M
Anzahl
der
Zähne		 28 29 30 32 34 36 38 40 42 44 46 48 52 56 64 72
dw 124,78 129,23 133,69 142,60 151,52 160,43 169,34 178,25 187,17 196,08 204,99 213,90 231,73 249,55 285,21 320,86
20 1,68 1,76 1,84 2,01 2,17 2,34 2,51 2,68 2,85 3,03 3,21 3,39 3,75 4,12 4,87 5,64
40 3,14 3,30 3,45 3,76 4,07 4,39 4,71 5,04 5,37 5,70 6,04 6,38 7,07 7,77 9,20 10,66
60 4,52 4,74 4,96 5,41 5,86 6,33 6,79 7,27 7,75 8,23 8,72 9,21 10,21 11,22 13,28 15,39
100 7,10 7,45 7,80 8,52 9,24 9,97 10,71 11,46 12,22 12,98 13,75 14,53 16,11 17,70 20,95 24,26
200 12,96 13,60 14,25 15,56 16,89 18,23 19,58 20,95 22,33 23,72 25,12 26,53 29,38 32,25 38,05 43,92
300 18,24 19,15 20,06 21,90 23,76 25,63 27,53 29,44 31,36 33,29 35,23 37,17 41,09 45,02 52,91 60,78
400 23,10 24,24 25,39 27,70 30,04 32,39 34,76 37,13 39,52 41,92 44,32 46,72 51,53 56,33 65,87 75,26
500 27,59 28,95 30,31 33,05 35,81 38,58 41,37 44,16 46,95 49,74 52,53 55,31 60,85 66,34 77,13 87,58
600 31,77 33,33 34,88 38,00 41,14 44,28 47,43 50,57 53,70 56,82 59,93 63,02 69,14 75,16 86,82 97,88
700 35,68 37,40 39,13 42,59 46,06 49,52 52,97 56,41 59,83 63,22 66,58 69,91 76,46 82,84 95,00 106,25
800 39,32 41,20 43,08 46,84 50,60 54,33 58,04 61,72 65,37 68,97 72,52 76,02 82,86 89,44 101,74 112,76
950 44,32 46,41 48,49 52,63 56,73 60,79 64,80 68,75 72,63 76,44 80,16 83,80 90,80 97,40 109,27 119,17
1000 45,88 48,02 50,16 54,41 58,61 62,76 66,84 70,85 74,78 78,63 82,38 86,04 93,03 99,56 111,10 120,43
1200 51,57 53,90 56,22 60,81 65,30 69,69 73,96 78,11 82,12 85,99 89,71 93,26 99,87 105,75 115,18 121,23
1450 57,54 60,04 62,49 67,30 71,94 76,40 80,66 84,71 88,54 92,14 95,49 98,59 103,98 108,25 113,18 112,95
1600 60,57 63,11 65,60 70,43 75,05 79,43 83,56 87,42 90,99 94,27 97,24 99,88 104,17 107,05 108,30
1800 63,97 66,52 69,01 73,77 78,23 82,37 86,18 89,62 92,68 95,36 97,62 99,47 101,84 102,38
2000 66,69 69,20 71,61 76,17 80,34 84,10 87,41 90,26 92,63 94,50 95,85 96,66 96,64
2200 68,76 71,16 73,45 77,68 81,42 84,64 87,30 89,39 90,88 91,74 91,97 91,54
Zahnriemenbreite 20 30 40 50 65 85
Breitenfaktor c6 1 1,58 2,16 2,73 3,6 4,76

CXA CTD C8M
Anzahl
der
Zähne		 22 24 26 28 30 32 34 36 38 40 44 48 52 56 64 72
dw 56,02 61,12 66,12 71,30 76,39 81,49 86,58 91,67 96,77 101,86 112,05 122,23 132,42 142,60 162,97 183,35
20 0,24 0,27 0,31 0,34 0,38 0,42 0,45 0,49 0,53 0,56 0,63 0,70 0,76 0,82 0,91 0,97
50 0,55 0,63 0,71 0,79 0,87 0,96 1,05 1,13 1,22 1,30 1,47 1,63 1,78 1,92 2,14 2,27
100 1,01 1,16 1,31 1,47 1,63 1,79 1,96 2,12 2,28 2,44 2,76 3,06 3,35 3,61 4,03 4,29
200 1,86 2,13 2,42 2,72 3,01 3,32 3,62 3,93 4,23 4,53 5,12 5,69 6,22 6,70 7,48 7,95
300 2,63 3,03 3,44 3,86 4,29 4,72 5,15 5,59 6,02 6,45 7,29 8,10 8,84 9,52 10,61 11,25
400 3,35 3,86 4,39 4,93 5,48 6,03 6,59 7,15 7,70 8,25 9,32 10,34 11,28 12,13 13,49 14,27
500 4,03 4,65 5,29 5,94 6,60 7,27 7,94 8,61 9,28 9,93 11,22 12,43 13,55 14,56 16,14 17,03
600 4,68 5,40 6,15 6,91 7,67 8,45 9,23 10,00 10,77 11,53 13,00 14,39 15,67 16,81 18,59 19,54
700 5,30 6,12 6,97 7,82 8,69 9,57 10,44 11,32 12,18 13,03 14,68 16,23 17,65 18,91 20,83 21,83
800 5,89 6,81 7,75 8,70 9,67 10,64 11,60 12,57 13,52 14,46 16,27 17,96 19,50 20,85 22,90 23,90
950 6,74 7,79 8,86 9,95 11,04 12,14 13,24 14,33 15,40 16,45 18,47 20,35 22,03 23,50 25,66 26,61
1000 7,01 8,10 9,22 10,34 11,48 12,62 13,76 14,89 16,00 17,08 19,16 21,09 22,82 24,32 26,49 27,41
1200 8,05 9,30 10,57 11,85 13,15 14,44 15,72 16,98 18,22 19,43 21,72 23,82 25,67 27,24 29,41 30,12
1450 9,24 10,66 12,11 13,57 15,03 16,48 17,90 19,31 20,67 21,99 24,48 26,70 28,62 30,19 32,16 32,44
1600 9,90 11,42 12,97 14,51 16,06 17,59 19,09 20,56 21,98 23,35 25,90 28,16 30,07 31,59 33,34 33,27
1800 10,73 12,37 14,03 15,68 17,32 18,94 20,52 22,06 23,54 24,95 27,55 29,80 31,64 33,04 34,39 33,75
2000 11,50 13,25 15,00 16,75 18,47 20,16 21,80 23,38 24,89 26,33 28,92 31,10 32,81 34,02 34,84 33,52
2200 12,22 14,06 15,90 17,72 19,50 21,24 22,92 24,53 26,05 27,48 30,02 32,07 33,60 34,56 34,72 32,60
2500 13,19 15,15 17,09 19,00 20,85 22,64 24,34 25,94 27,44 28,82 31,17 32,93 34,06 34,54 33,48 29,93
2850 14,19 16,25 18,28 20,24 22,13 23,92 25,59 27,13 28,54 29,79 31,78 33,05 33,56 33,28 30,46 24,92
3000 14,58 16,67 18,72 20,70 22,58 24,35 26,00 27,50 28,84 30,01 31,81 32,82 33,00 32,35 28,65 22,16
3500 15,68 17,85 19,92 21,88 23,70 25,36 26,83 28,10 29,16 29,99 30,92 30,83 29,72
4000 16,52 18,69 20,73 22,59 24,25 25,68 26,87 27,79 28,43 28,78 28,55 27,04
4500 17,12 19,23 21,15 22,83 24,24 25,35 26,15 26,60 26,70 26,43 24,74 21,50
5000 17,49 19,48 21,21 22,62 23,70 24,40 24,69 24,57 24,00 22,98 19,54
6000 17,57 19,15 20,29 20,95 21,10 20,68 19,66 18,03 15,77 12,86
Zahnriemenbreite 40 55 85 115 170
Breitenfaktor c6 1 1,44 2,31 3,18 4,78

CXA CTD C14M
Anzahl
der
Zähne		 28 29 30 32 34 36 38 40 42 44 46 48 52 56 64 72
dw 124,78 129,23 133,69 142,60 151,52 160,43 169,34 178,25 187,17 196,08 204,99 213,90 231,73 249,55 285,21 320,86
20 1,68 1,76 1,84 2,01 2,17 2,34 2,51 2,68 2,85 3,03 3,21 3,39 3,75 4,12 4,87 5,64
40 3,14 3,30 3,45 3,76 4,07 4,39 4,71 5,04 5,37 5,70 6,04 6,38 7,07 7,77 9,20 10,66
60 4,52 4,74 4,96 5,41 5,86 6,33 6,79 7,27 7,75 8,23 8,72 9,21 10,21 11,22 13,28 15,39
100 7,10 7,45 7,80 8,52 9,24 9,97 10,71 11,46 12,22 12,98 13,75 14,53 16,11 17,70 20,95 24,26
200 12,96 13,60 14,25 15,56 16,89 18,23 19,58 20,95 22,33 23,72 25,12 26,53 29,38 32,25 38,05 43,92
300 18,24 19,15 20,06 21,90 23,76 25,63 27,53 29,44 31,36 33,29 35,23 37,17 41,09 45,02 52,91 60,78
400 23,10 24,24 25,39 27,70 30,04 32,39 34,76 37,13 39,52 41,92 44,32 46,72 51,53 56,33 65,87 75,26
500 27,59 28,95 30,31 33,05 35,81 38,58 41,37 44,16 46,95 49,74 52,53 55,31 60,85 66,34 77,13 87,58
600 31,77 33,33 34,88 38,00 41,14 44,28 47,43 50,57 53,70 56,82 59,93 63,02 69,14 75,16 86,82 97,88
700 35,68 37,40 39,13 42,59 46,06 49,52 52,97 56,41 59,83 63,22 66,58 69,91 76,46 82,84 95,00 106,25
800 39,32 41,20 43,08 46,84 50,60 54,33 58,04 61,72 65,37 68,97 72,52 76,02 82,86 89,44 101,74 112,76
950 44,32 46,41 48,49 52,63 56,73 60,79 64,80 68,75 72,63 76,44 80,16 83,80 90,80 97,40 109,27 119,17
1000 45,88 48,02 50,16 54,41 58,61 62,76 66,84 70,85 74,78 78,63 82,38 86,04 93,03 99,56 111,10 120,43
1200 51,57 53,90 56,22 60,81 65,30 69,69 73,96 78,11 82,12 85,99 89,71 93,26 99,87 105,75 115,18 121,23
1450 57,54 60,04 62,49 67,30 71,94 76,40 80,66 84,71 88,54 92,14 95,49 98,59 103,98 108,25 113,18 112,95
1600 60,57 63,11 65,60 70,43 75,05 79,43 83,56 87,42 90,99 94,27 97,24 99,88 104,17 107,05 108,30
1800 63,97 66,52 69,01 73,77 78,23 82,37 86,18 89,62 92,68 95,36 97,62 99,47 101,84 102,38
2000 66,69 69,20 71,61 76,17 80,34 84,10 87,41 90,26 92,63 94,50 95,85 96,66 96,64
2200 68,76 71,16 73,45 77,68 81,42 84,64 87,30 89,39 90,88 91,74 91,97 91,54
Zahnriemenbreite 20 30 40 50 65 85
Breitenfaktor c6 1 1,58 2,16 2,73 3,6 4,76

CXA STD S8M
Anzahl
der
Zähne		 22 24 26 28 30 32 34 36 38 40 44 48 52 56 64 72
dw 56,02 61,12 66,12 71,30 76,39 81,49 86,58 91,67 96,77 101,86 112,05 122,23 132,42 142,60 162,97 183,35
20 0,24 0,27 0,31 0,34 0,38 0,42 0,45 0,49 0,53 0,56 0,63 0,70 0,76 0,82 0,91 0,97
50 0,55 0,63 0,71 0,79 0,87 0,96 1,05 1,13 1,22 1,30 1,47 1,63 1,78 1,92 2,14 2,27
100 1,01 1,16 1,31 1,47 1,63 1,79 1,96 2,12 2,28 2,44 2,76 3,06 3,35 3,61 4,03 4,29
200 1,86 2,13 2,42 2,72 3,01 3,32 3,62 3,93 4,23 4,53 5,12 5,69 6,22 6,70 7,48 7,95
300 2,63 3,03 3,44 3,86 4,29 4,72 5,15 5,59 6,02 6,45 7,29 8,10 8,84 9,52 10,61 11,25
400 3,35 3,86 4,39 4,93 5,48 6,03 6,59 7,15 7,70 8,25 9,32 10,34 11,28 12,13 13,49 14,27
500 4,03 4,65 5,29 5,94 6,60 7,27 7,94 8,61 9,28 9,93 11,22 12,43 13,55 14,56 16,14 17,03
600 4,68 5,40 6,15 6,91 7,67 8,45 9,23 10,00 10,77 11,53 13,00 14,39 15,67 16,81 18,59 19,54
700 5,30 6,12 6,97 7,82 8,69 9,57 10,44 11,32 12,18 13,03 14,68 16,23 17,65 18,91 20,83 21,83
800 5,89 6,81 7,75 8,70 9,67 10,64 11,60 12,57 13,52 14,46 16,27 17,96 19,50 20,85 22,90 23,90
950 6,74 7,79 8,86 9,95 11,04 12,14 13,24 14,33 15,40 16,45 18,47 20,35 22,03 23,50 25,66 26,61
1000 7,01 8,10 9,22 10,34 11,48 12,62 13,76 14,89 16,00 17,08 19,16 21,09 22,82 24,32 26,49 27,41
1200 8,05 9,30 10,57 11,85 13,15 14,44 15,72 16,98 18,22 19,43 21,72 23,82 25,67 27,24 29,41 30,12
1450 9,24 10,66 12,11 13,57 15,03 16,48 17,90 19,31 20,67 21,99 24,48 26,70 28,62 30,19 32,16 32,44
1600 9,90 11,42 12,97 14,51 16,06 17,59 19,09 20,56 21,98 23,35 25,90 28,16 30,07 31,59 33,34 33,27
1800 10,73 12,37 14,03 15,68 17,32 18,94 20,52 22,06 23,54 24,95 27,55 29,80 31,64 33,04 34,39 33,75
2000 11,50 13,25 15,00 16,75 18,47 20,16 21,80 23,38 24,89 26,33 28,92 31,10 32,81 34,02 34,84 33,52
2200 12,22 14,06 15,90 17,72 19,50 21,24 22,92 24,53 26,05 27,48 30,02 32,07 33,60 34,56 34,72 32,60
2500 13,19 15,15 17,09 19,00 20,85 22,64 24,34 25,94 27,44 28,82 31,17 32,93 34,06 34,54 33,48 29,93
2850 14,19 16,25 18,28 20,24 22,13 23,92 25,59 27,13 28,54 29,79 31,78 33,05 33,56 33,28 30,46 24,92
3000 14,58 16,67 18,72 20,70 22,58 24,35 26,00 27,50 28,84 30,01 31,81 32,82 33,00 32,35 28,65 22,16
3500 15,68 17,85 19,92 21,88 23,70 25,36 26,83 28,10 29,16 29,99 30,92 30,83 29,72
4000 16,52 18,69 20,73 22,59 24,25 25,68 26,87 27,79 28,43 28,78 28,55 27,04
4500 17,12 19,23 21,15 22,83 24,24 25,35 26,15 26,60 26,70 26,43 24,74 21,50
5000 17,49 19,48 21,21 22,62 23,70 24,40 24,69 24,57 24,00 22,98 19,54
6000 17,57 19,15 20,29 20,95 21,10 20,68 19,66 18,03 15,77 12,86
Gesamtbetriebsfaktor c0 = c2 + c3
Belastungsfaktor c2 Beispiele von Antriebsmaschinen
Elektromotoren mit niedrigem Anlaufmoment (bis 1,5 x Nennmoment)
z. B. Gleichstrom-Nebenschluss-
motoren, Verbrennungs-
motoren mit 8 und mehr Zylindern, Wasser- und Dampfturbinen		 Wechsel- und Drehstrom-
motoren mit normalem Anlaufmoment (1,5-2,5 x Nennmoment) z. B. Gleichstrommotoren mit Doppelschlusswicklung, Kurzschlussläufermotoren, Verbrennungsmotoren mit 4-6 Zylindern		 Wechsel- und Drehstrommotoren mit hohem Anlauf- und Bremsmoment (über 2,5 x Nennmoment) z. B. Einphasen- und Synchronmotoren mit hohem Drehmoment, Verbrennungs-
motoren bis 4 Zylindern
Beispiele von
Arbeitsmaschinen		 Belastungsfaktor c2 für tägliche Betriebsdauer (Stunden)
bis
10		 10
bis
16		 über
16		 bis 10 10
bis
16		 über
16		 bis
10		 10
bis
16		 über
16
Bandförderer, Messgeräte,
medizinische Geräte		 1.1 1.3 1.5 1.2 1.4 1.6 1.3 1.5 1.7
Werkzeugmaschinen,
(leichte Drehmaschinen),
Holzbearbeitungsmaschi-
nen (Kreissägen,
Bandsägen,
Hobelmaschinen),
Textilmaschinen
(Spulmaschinen, Wickler),
Papiermaschinen
(Kalander, Trockner,
Trommelsiebe),
Bäckereimaschinen,
Wäschereimaschinen		 1.2 1.4 1.6 1.4 1.6 1.8 1.6 1.8 2.0
Ventilatoren bis 10 kW,
Textilmaschinen (Spinn-,
Web- und
Zwirnmaschinen),
Werkzeugmaschinen
(Walz-, Schleif- und
Hobelmaschinen, leichte
Fräsmaschinen),
Rührwerke und Mischer für
halbflüssige Massen		 1.3 1.5 1.7 1.5 1.7 1.9 1.7 1.9 2.1
Lüfter (Radialgebläse),
Kompressoren
(Radialverdichter),
Papiermaschinen,
Rotations-, Zahnrad- und
Zentrifugalpumpen,
Jordanpumpen,
Förderanlagen für Erze und
Kohle, Grubenlüfter,
schwere Textilmaschinen,
Aufzüge, Generatoren,
Gummiverarbeitungs-
maschinen (Kalander,
Extruder, Mühlen),
Hebezeuge, Generatoren,
Erregermaschinen		 1.4 1.6 1.8 1.6 1.8 2.0 1.8 2.0 2.2
Kolbenmaschinen, Pumpen,
Kompressoren,
Walzenbrecher,
Zerkleinerungsmaschinen,
Knetmaschinen,
Ventilatoren, Papiermühlen,
Zerfaserer		 1.6 1.8 2.0 1.8 2.0 2.2 2.0 2.2 2.4
Beschleunigungszuschlag c3
Übersetzungsverhältnis Beschleunigungszuschlag
i c3
1 bis 1,24 0.00
1,25 bis 1,74 0.10
1,75 bis 2,49 0.20
2,50 bis 3,49 0.30
über 3,5 0.40
Korrekturfaktor 3M
Riemenlänge
(mm)		 bis 189 189-261 261-402 402-600 >600
Korrekturfaktor 0.79 0.87 1.00 1.08 1.18

Korrekturfaktor 5M
Riemenlänge
(mm)		 bis 189 189-261 261-402 402-600 >600
Korrekturfaktor 0.79 0.87 1.00 1.08 1.18

Korrekturfaktor 8M
Riemenlänge
(mm)		 640 720 800 896 1000 1120 1200 1280 1440 1600 1792 2000
Korrekturfaktor 0.79 0.83 0.87 0.91 0.96 1.00 1.03 1.05 1.10 1.14 1.18 1.22

Riemenlänge
(mm)		 2240 2400 2520 2600 2800 2840 3048 3200 3600 4000 4400 4480
Korrekturfaktor 1.26 1.29 1.31 1.32 1.35 1.36 1.38 1.40 1.45 1.49 1.52 1.53

Korrekturfaktor 14M
Riemenlänge
(mm)		 994 1120 1190 1260 1400 1568 1610 1750 1960 2100 2240 2310 2380
Korrekturfaktor 0.68 0.73 0.75 0.77 0.81 0.85 0.86 0.89 0.94 0.96 0.99 1.00 1.01

Riemenlänge
(mm)		 2450 2520 2590 2660 2800 3136 3304 3360 3500 3850 3920 1326 4410
Korrekturfaktor 1.02 1.03 1.04 1.05 1.07 1.12 1.14 1.14 1.16 1.19 1.20 1.24 1.25
